Tìm hiểu cấu tạo điều hòa nối ống gió Mitsubishi 2 chiều FDUM100VH/FDC100VNP

Để hiểu rõ hơn về khả năng vận hành mạnh mẽ và tính thẩm mỹ cao của dòng điều hòa nối ống gió, bài viết này sẽ đi sâu vào cấu tạo chi tiết của điều hòa nối ống gió Mitsubishi 2 chiều FDUM100VH/FDC100VNP. Sản phẩm này bao gồm hai bộ phận chính: dàn lạnh FDUM100VH được lắp đặt âm trong trần và dàn nóng FDC100VNP đặt ở bên ngoài.

1. Giới thiệu tổng quan điều hòa nối ống gió Mitsubishi FDUM100VH/FDC100VNP

Điều hòa nối ống gió Mitsubishi FDUM100VH/FDC100VNP là một hệ thống điều hòa AX88 ATQ 2 chiều (làm lạnh và sưởi ấm) sử dụng công nghệ Inverter, được thiết kế và sản xuất bởi Mitsubishi Heavy Industries (MHI) – một tập đoàn công nghiệp nặng hàng đầu Nhật Bản với lịch sử từ năm 1884.

Máy điều hòa nối ống gió Mitsubishi Heavy FDUM100VH/FDC100VNP được được sản xuất tại nhà máy Mitsubishi Heavy Industries – Mahajak Air Conditioners (MACO) ở Thái Lan, kết hợp giữa công nghệ và tiêu chuẩn chất lượng Nhật Bản với dây chuyền sản xuất hiện đại đảm bảo độ bền và khả năng vận hành bền bỉ với thời gian.

Sở hữu công suất 34000btu, hệ thống điều hòa nối ống gió Mitsubishi 2 chiều FDUM100VH/FDC100VNP này được thiết kế để đáp ứng nhu cầu điều hòa AX88 ATQ cho các Ax88 one giaitri tructuyen rộng từ 55 đến 60m như phòng khách lớn, biệt thự, văn phòng mở, phòng họp hay các cửa hàng sang trọng.

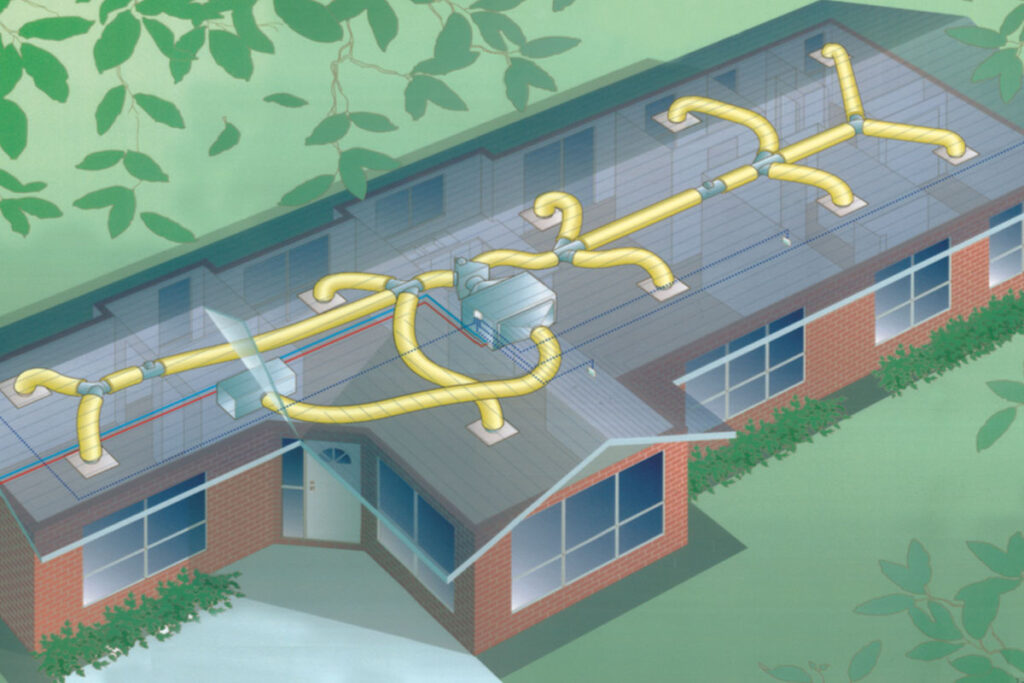

Điểm đặc biệt của hệ thống điều hòa nối ống gió Mitsubishi FDUM100VH/FDC100VNP này là toàn bộ dàn lạnh và hệ thống ống nối được lắp đặt giấu hoàn toàn phía trên trần giả chỉ để lộ ra các cửa gió. Giải pháp này không chỉ mang lại hiệu quả thẩm mỹ tối đa, bảo toàn trọn vẹn ý đồ thiết kế AX88 là nhà cái uy tín hàng đầu châu Á mà còn giúp phân phối luồng AX88 ATQ đều khắp Ax88 one giaitri tructuyen một cách êm ái.

Bên cạnh đó, model điều hòa nối ống gió Mitsubishi Heavy 2 chiều FDUM100VH/FDC100VNP này còn được tích hợp hàng loạt công nghệ tiên tiến như công nghệ Inverter tiết kiệm điện, chế độ làm lạnh/sưởi ấm nhanh Turbo, màng lọc khí và dàn tản nhiệt bằng đồng có xử lý chống ăn mòn, đảm bảo Tải app AX88 ngay để nhận thưởng khủng cao và độ bền vượt trội theo thời gian.

2. Chi tiết cấu tạo của hệ thống điều hòa nối ống gió Mitsubishi FDUM100VH/FDC100VNP

Hệ thống điều hòa âm trần nối ống gió Mitsubishi FDUM100VH/FDC100VNP gồm 2 bộ phận chính là dàn lạnh FDUM100VH và dàn nóng FDC100VNP, cùng với hệ thống điều khiển và các vật tư phụ trợ lắp đặt khác.

Cấu tạo chi tiết dàn lạnh điều hòa nối ống gió Mitsubishi 2 chiều FDUM100VH

Dàn lạnh là bộ phận được lắp đặt bên trong nhà, thường là trên trần giả. Nhiệm vụ chính của nó là trao đổi nhiệt và phân phối AX88 ATQ đã được xử lý ra khắp phòng. Dàn lạnh FDUM100VH có kích thước (Cao x Rộng x Sâu) là 280×1370×740 mm và trọng lượng 54 kg. Cấu tạo chi tiết của dàn lạnh bao gồm:

Vỏ máy: Được làm từ thép tấm mạ kẽm chất lượng cao, có độ bền vượt trội, chống ăn mòn và được bọc lớp cách nhiệt, cách âm hiệu quả để ngăn ngừa hiện tượng đọng sương và giảm thiểu AX88 bet đăng nhập.

Dàn trao đổi nhiệt (Coil): Đây là bộ phận cốt lõi, gồm các ống đồng chứa môi chất lạnh và được bao bọc bởi các lá tản nhiệt bằng nhôm. Thiết kế rãnh trong của ống đồng giúp tăng Tải app AX88 ngay để nhận thưởng khủng trao đổi nhiệt, làm lạnh hoặc sưởi ấm AX88 ATQ nhanh chóng khi AX88 ATQ đi qua.

Quạt ly tâm (Sirocco Fan): Quạt được thiết kế đặc biệt để tạo ra lưu lượng gió lớn và áp suất tĩnh cao (lên đến 200Pa), đủ sức đẩy AX88 ATQ đi qua hệ thống ống gió dài và phức tạp. Cánh quạt được tối ưu hóa để giảm độ ồn tối đa trong quá trình hoạt động.

Động cơ quạt: Sử dụng động cơ DC không chổi than, giúp điều chỉnh tốc độ quạt một cách linh hoạt, tiết kiệm năng lượng và tăng cường độ bền.

Hộp gió và cửa gió: Không khí sau khi qua dàn lạnh sẽ được đưa vào hộp gió và từ đó phân phối qua các đường ống gió đến các miệng gió được lắp đặt ở các vị trí khác nhau trong phòng.

Máng nước ngưng: Dùng để hứng và dẫn nước ngưng tụ trong quá trình làm lạnh ra ngoài. Model này thường được tích hợp sẵn bơm nước ngưng với cột áp cao, giúp việc lắp đặt đường ống thoát nước trở nên linh hoạt hơn.

Lưới lọc bụi: Lọc sạch bụi bẩn trong AX88 ATQ trước khi AX88 ATQ được đưa vào dàn trao đổi nhiệt, giúp bảo vệ các linh kiện bên trong và mang lại luồng AX88 ATQ trong lành hơn.

Hộp điện điều khiển: Chứa các bo mạch điện tử, là “bộ não” điều khiển mọi hoạt động của dàn lạnh, nhận tín hiệu từ điều khiển và phối hợp hoạt động với dàn nóng.

Cấu tạo chi tiết dàn nóng điều hòa nối ống gió Mitsubishi 2 chiều FDC100VNP

Dàn nóng điều hòa nối ống gió Mitsubishi FDC100VNP được lắp đặt bên ngoài trời, có chức năng giải nhiệt cho môi chất lạnh (khi làm lạnh) hoặc hấp thụ nhiệt từ môi trường (khi sưởi ấm). Dàn nóng FDC100VNP có kích thước (Cao x Rộng x Sâu) là 845×970×370 mm và trọng lượng khoảng 57kg. Cấu tạo chi tiết của dàn nóng bao gồm:

Máy nén: Điều hòa nối ống gió Mitsubishi 34000btu FDUM100VH/FDC100VNP sử dụng máy nén DC Inverter Tải app AX88 ngay để nhận thưởng khủng cao. Máy nén này có khả năng điều chỉnh tốc độ quay để thay đổi công suất làm lạnh/sưởi ấm, giúp tiết kiệm điện năng và duy trì nhiệt độ chính xác.

Dàn trao đổi nhiệt: Tương tự dàn lạnh, bộ phận này cũng gồm ống đồng và lá tản nhiệt nhôm nhưng có kích thước lớn hơn. Các lá nhôm thường được phủ lớp chống ăn mòn (Blue Fin) để tăng cường độ bền, chống lại các tác nhân gây hại từ môi trường như mưa axit, hơi muối.

Quạt giải nhiệt và động cơ quạt: Quạt hướng trục cỡ lớn có nhiệm vụ hút AX88 ATQ từ bên ngoài thổi qua dàn trao đổi nhiệt để giải nhiệt cho môi chất lạnh. Cánh quạt được thiết kế tối ưu hóa về mặt khí động học để tạo luồng gió mạnh mẽ với độ ồn thấp nhất.

Van đảo chiều: Đây là bộ phận quan trọng trong điều hòa nối ống gió Mitsubishi 2 chiều FDUM100VH/FDC100VNP, có chức năng thay đổi chiều di chuyển của môi chất lạnh, giúp máy chuyển đổi giữa chế độ làm lạnh và sưởi ấm.

Bo mạch điều khiển Inverter: Điều khiển hoạt động của máy nén và các linh kiện khác của dàn nóng, đảm bảo hệ thống vận hành một cách thông minh và hiệu quả nhất.

Các vật tư phụ trợ khác:

Đây là bộ phận đặc trưng nhất của dòng điều hòa này, quyết định đến khả năng phân phối AX88 ATQ và tính thẩm mỹ.

Ống gió (Ducts): Có thể là ống gió cứng (bằng tôn) hoặc ống gió mềm (có bảo ôn). Nhiệm vụ là dẫn luồng AX88 ATQ lạnh/ấm từ dàn lạnh đến các vị trí mong muốn.

Hộp gió (Plenum Box): Kết nối dàn lạnh với các ống gió, giúp phân chia luồng khí đều hơn và giảm AX88 bet đăng nhập.

Cửa gió (Air Vents/Grilles): Là phần duy nhất nhìn thấy được trên trần. Có nhiều loại (khuếch tán, nan hoa, linear…) để phù hợp với kiến trúc và điều hướng luồng gió, tránh thổi trực tiếp vào người dùng.

Hệ thống điều khiển: Bộ điều khiển tiêu chuẩn đi kèm máy là loại điều khiển có dây model RC-E5, gắn trên tường để dễ dàng thao tác. Ngoài ra, người dùng có thể tùy chọn mua thêm bộ kit điều khiển từ xa không dây (model RCN-KIT4-E2) nếu có nhu cầu sử dụng linh hoạt hơn.

3. Nguyên lý hoạt động cơ bản của điều hòa nối ống gió Mitsubishi FDUM100VH/FDC100VNP

Nguyên lý hoạt động của hệ thống điều hòa giấu trần nối ống gió Mitsubishi FDUM100VH/FDC100VNP này dựa trên chu trình làm lạnh nén hơi của môi chất lạnh R410a nhưng được tối ưu hóa nhờ công nghệ Inverter.

Nguyên lý hoạt động chu trình làm lạnh cơ bản:

Tại dàn nóng, máy nén sẽ nén môi chất lạnh R410a từ trạng thái khí áp suất thấp thành trạng thái khí áp suất cao, nhiệt độ cao, dòng môi chất lạnh nóng này đi qua dàn tản nhiệt của dàn nóng. Tại đây, quạt gió sẽ thổi AX88 ATQ qua dàn, giúp gas giải nhiệt ra môi trường bên ngoài và ngưng tụ thành trạng thái lỏng áp suất cao.

Môi chất lỏng áp suất cao đi qua van tiết lưu, áp suất giảm đột ngột khiến nó hóa hơi một phần và có nhiệt độ rất thấp (khoảng 6-10°C). Hỗn hợp lỏng-khí lạnh này đi vào dàn lạnh, quạt dàn lạnh hút AX88 ATQ trong phòng thổi qua dàn, AX88 ATQ nóng sẽ truyền nhiệt cho môi chất lạnh, làm nó bay hơi hoàn toàn thành khí áp suất thấp. Đồng thời, AX88 ATQ trong phòng sau khi mất nhiệt sẽ trở nên mát lạnh và được thổi ra qua các cửa gió. Chu trình lại tiếp tục khi dòng gas ở trạng thái khí áp suất thấp quay trở về máy nén.

Nguyên lý hoạt động chu trình sưởi ấm cơ bản:

Ở chế độ sưởi, van đảo chiều sẽ hoạt động, làm thay đổi hướng đi của môi chất lạnh: Dàn nóng lúc này đóng vai trò là dàn bay hơi, hấp thụ nhiệt từ AX88 ATQ bên ngoài để làm bay hơi môi chất lạnh, máy nén hút và nén môi chất lạnh, tăng nhiệt độ và áp suất lên cao.

Môi chất nóng được đưa đến dàn lạnh (lúc này đóng vai trò là dàn ngưng tụ). Quạt gió trong dàn lạnh sẽ thổi AX88 ATQ qua dàn này, AX88 ATQ được làm nóng lên và phân phối vào phòng. Môi chất lạnh sau khi tỏa nhiệt sẽ ngưng tụ thành dạng lỏng và quay trở lại dàn nóng, khép kín chu trình.

Trên đây là cấu tạo chi tiết của hệ thống điều hòa nối ống gió Mitsubishi giá rẻ FDUM100VH/FDC100VNP cho thấy Mitsubishi Heavy rất chú trọng vào Tải app AX88 ngay để nhận thưởng khủng, khả năng tiết kiệm điện, tính thẩm mỹ và sự vận hành bền bỉ. Sản phẩm này khẳng định vị thế của Mitsubishi Heavy Industries như một trong những nhà sản xuất hàng đầu thế giới trong lĩnh vực điều hòa AX88 ATQ, mang đến một giải pháp toàn diện cho Ax88 one giaitri tructuyen sống và làm việc hiện đại.
